北京冬奥会景观桥设计——五环廊桥赏析（腾云驾雾的不真实感，美！！！）

三山大桥横跨妫河，是2022北京冬季奥林匹克运动会基础设施的组成部分。三山的文字意思是指三座山,这也说明了从侧面看时桥梁的造型，即三个拱形结构连接了起伏的山峦。

桥梁造型 大桥地处北京高密度的市区与城市北侧跌宕河谷之间的门户位置，这座大桥在山峦层叠的景观中成为一座引人 入胜的雕塑。

桥梁的入口 大桥连接各重要节点场所，成为更广泛的北京扩展区总体规划中不可或缺的公共联系纽带，从形式上把新区与北京的城市肌理融为一体。

形式设计理念

三山大桥形式设计结合并考虑了项目周边起伏的山峦环境、以及由尺寸相同、相互交织的五环构成的奥林匹克标志的含义。

圆环表示五大洲团结融洽。大桥的主要结构设计为 一系列在最高和最低点处相连的圆环。圆环构成主要结构元素,并在圆环和桥面之间设置钢索将桥面吊起。在前往奥运会赛事的途中“驶入圆环”可成为奥运会的标志性场景。

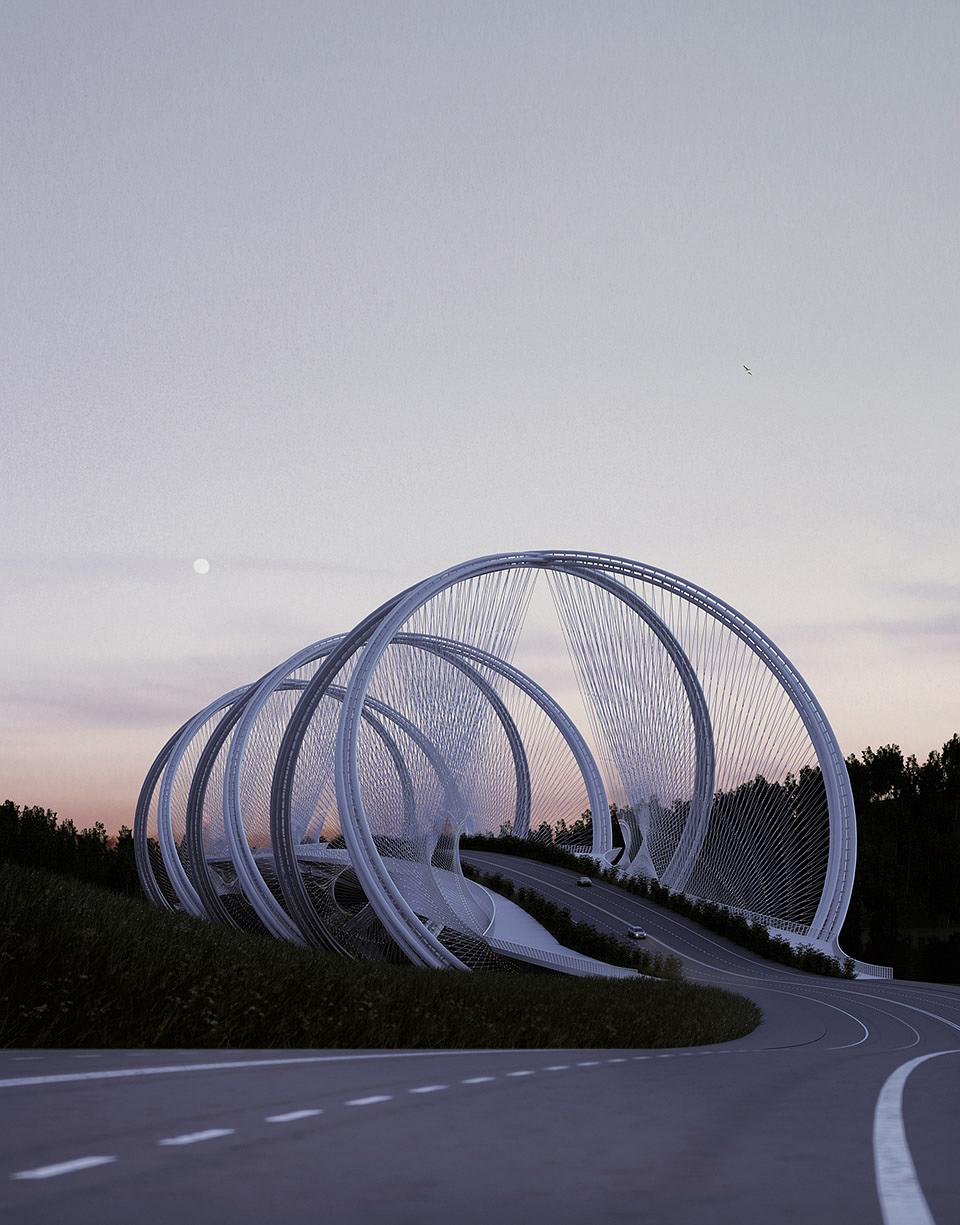

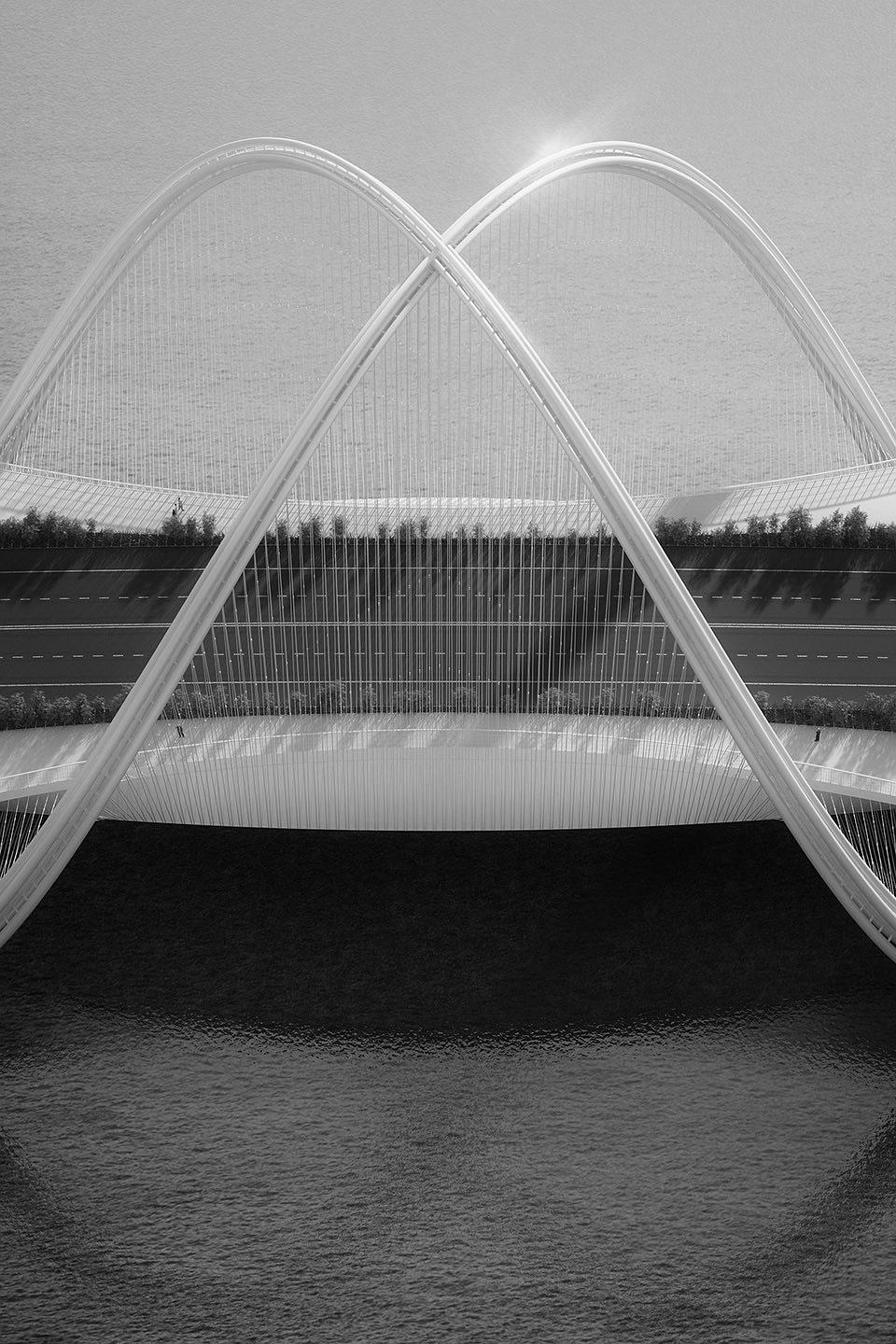

从侧面看时，大桥仿似一系列山峰和山谷，与临近的葱郁山坡形成了和谐的对话， 将人造结构与周边自然环境融为一体。

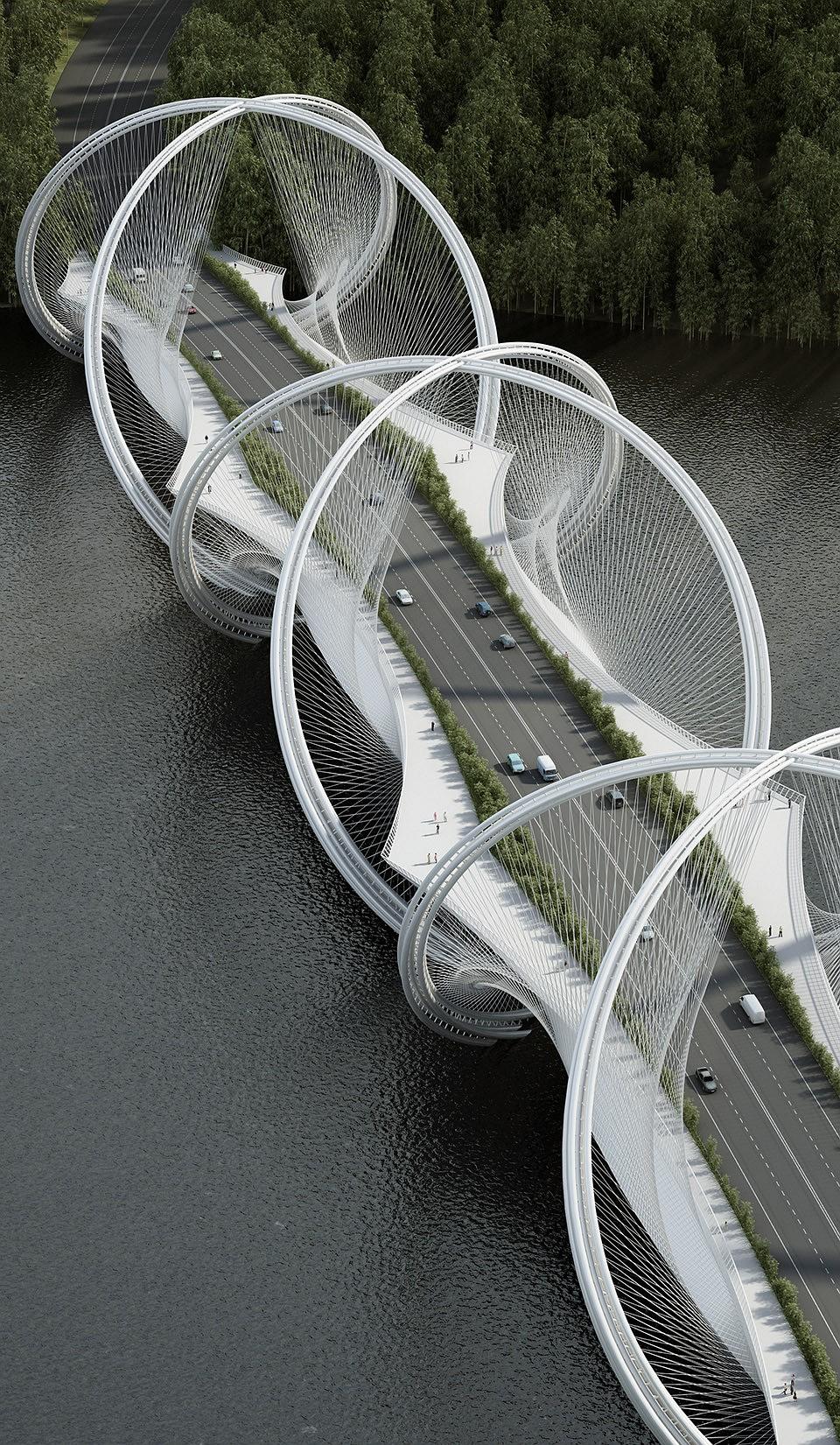

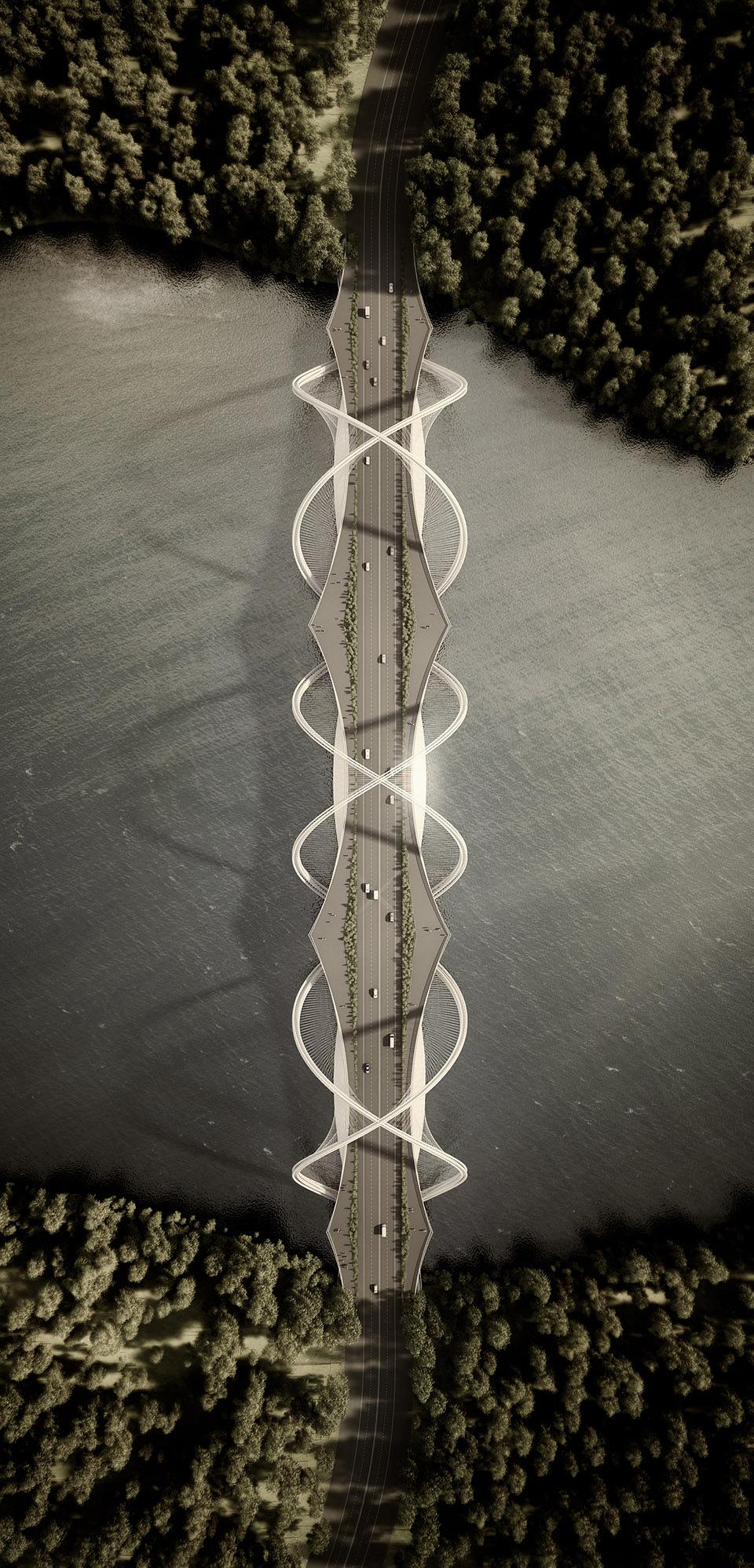

从顶部看，大桥通过类似DNA的双螺旋结构将妫河两岸连接起来。对于不断靠近妫河的奥运会观众而言，大桥宛如一座多层面的标志，跟随人们朝向大桥的角度而不断呈现出不同的形象。

结构设计理念

三山大桥桥面长452米，横跨妫河两岸，由三套交叉相连的拱形钢结构组成,最大跨度95米。拱结构序列形成了一个预应力双螺旋，在各自顶部和底部互为交叉支撑。螺旋结构尽可能地采用了细长造型，其设置位置可发挥最佳的结构性能。

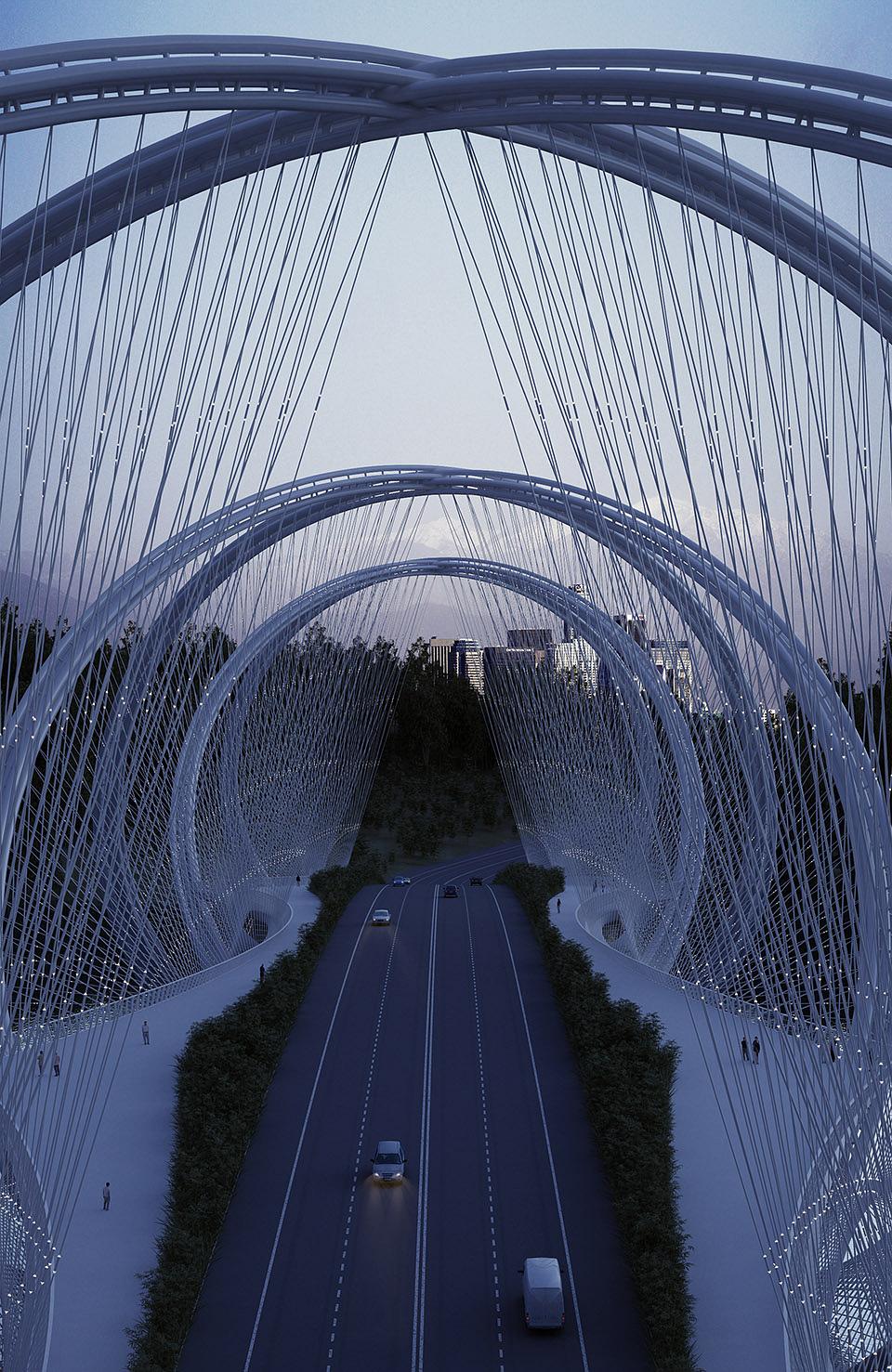

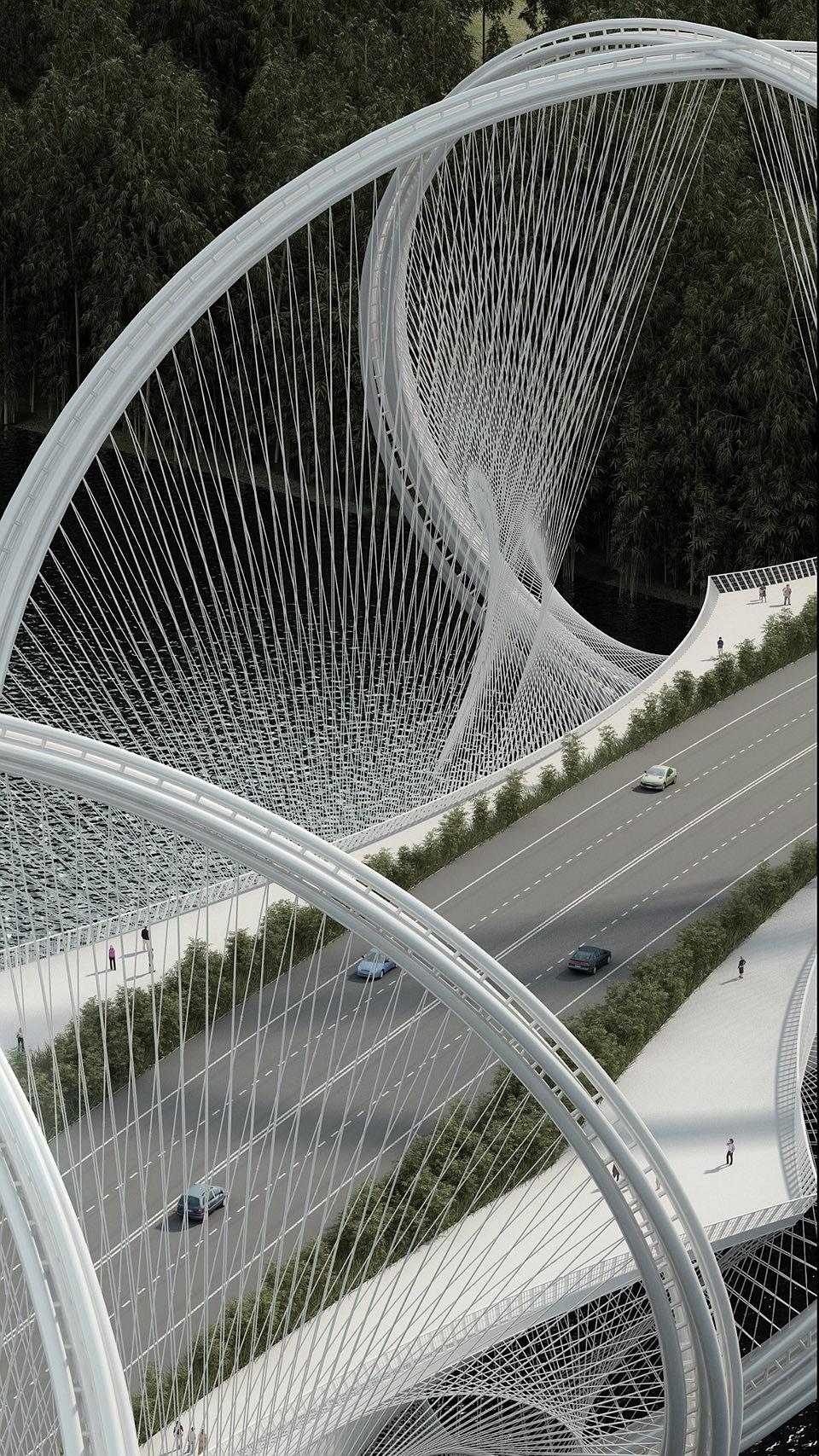

桥面通过高强度钢索悬吊于桥梁结构，钢索和拱结构互为交叉联系。空间拱结构的造型类似过山车，采用管状不锈钢支柱打造，在连接上形成了较强的侧向抗力。

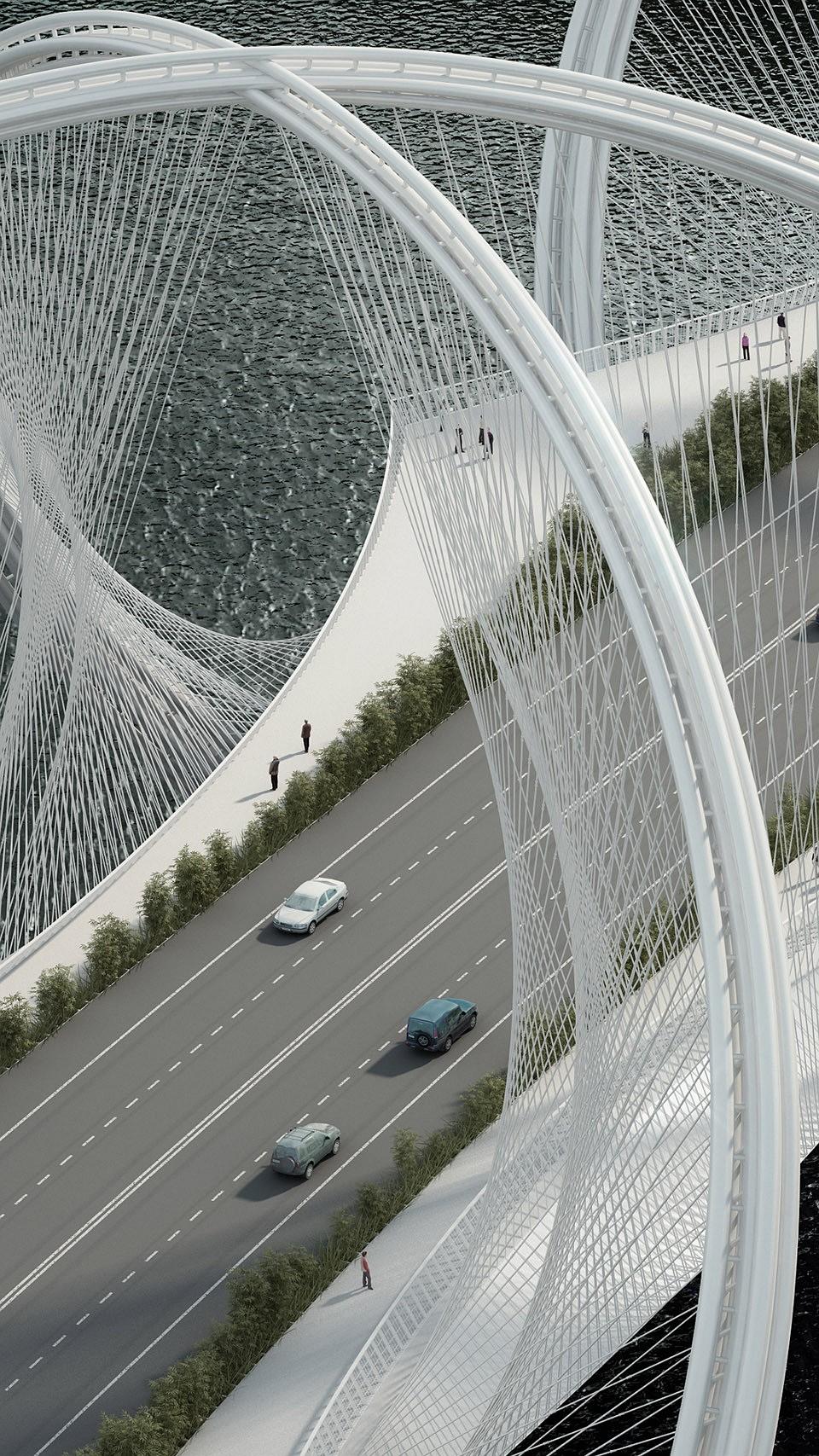

交叉连接的钢索进一步强化了大桥的纵刚性,使其得以承受车辆的动荷载。钢索构成的波状表面围合成大桥的内部空间。大桥采用的双螺旋结构使其比传统箱型梁桥节省了5倍的用钢量。

园林式大桥

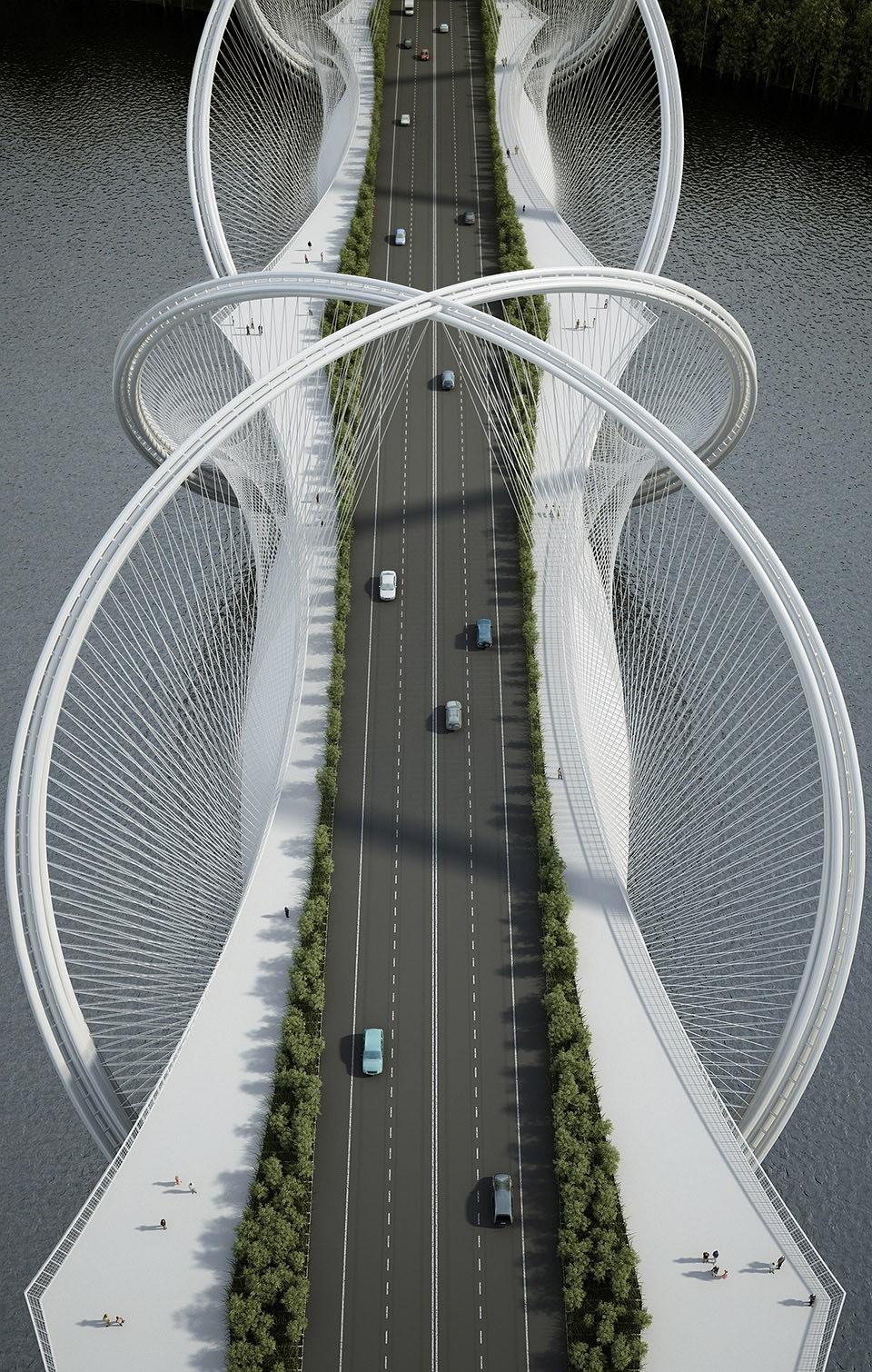

天然绿篱和树木带将大桥的机动车道和人行道分隔开来，并连接了桥跨上方两侧的绿化河岸，进一步强化了大桥的“公共空间”属性，同时实现人车分流。 三山大桥桥以其独一无二的结构造型成为奥运精神的动人象征，并进一步打造北京连接全球的城市形象。
